KF20 ഫുൾ-ക്ലോസ്ഡ് ടൈപ്പ് ഇക്കണോമിക്കൽ ഫ്ലെക്സിബിൾ കേബിൾ ഡ്രാഗ് ചെയിൻ
കേബിൾ ഡ്രാഗ് ചെയിൻ - യന്ത്രഭാഗങ്ങളുമായി ബന്ധിപ്പിച്ചിരിക്കുന്ന ഹോസുകളും ഇലക്ട്രിക്കൽ കേബിളുകളും നേരിട്ട് ടെൻഷൻ പ്രയോഗിക്കുന്നതിനാൽ അവയ്ക്ക് കേടുപാടുകൾ സംഭവിച്ചേക്കാം; പകരം ഡ്രാഗ് ചെയിനിൽ ടെൻഷൻ പ്രയോഗിക്കുന്നതിനാൽ ഡ്രാഗ് ചെയിനിന്റെ ഉപയോഗം ഈ പ്രശ്നം ഇല്ലാതാക്കുന്നു, അങ്ങനെ കേബിളുകളും ഹോസുകളും കേടുകൂടാതെ സൂക്ഷിക്കുകയും സുഗമമായ ചലനം സുഗമമാക്കുകയും ചെയ്യുന്നു.
സ്റ്റാൻഡേർഡ് കേബിളും ഹോസ് കാരിയറുകളും തുറന്ന രൂപകൽപ്പനയുള്ളവയാണ്, അവ പൊതു ആവശ്യങ്ങൾക്കായി ഉപയോഗിക്കുന്നു. ഹെവി-ഡ്യൂട്ടി സ്റ്റീൽ കേബിളും ഹോസ് കാരിയറുകളും തുറന്ന നിർമ്മാണമാണ്, പക്ഷേ സ്റ്റാൻഡേർഡ് കാരിയറുകളേക്കാൾ കൂടുതൽ ആവശ്യമുള്ള പരിതസ്ഥിതികൾക്ക് അനുയോജ്യമാണ്. തുറന്ന ഡിസൈനുകളേക്കാൾ അവശിഷ്ടങ്ങളിൽ നിന്ന് കൂടുതൽ സംരക്ഷണം നൽകുന്നതിന് അടച്ച കേബിളും ഹോസ് കാരിയറുകളും കണ്ടക്ടറുകളെ പൂർണ്ണമായും ഉൾക്കൊള്ളുന്നു. മൾട്ടിആക്സിസ് കേബിളും ഹോസ് കാരിയറുകളും ഏത് ദിശയിലേക്കും തിരിയുകയും വളയുകയും ചെയ്യുന്നു, ഇവ സാധാരണയായി റോബോട്ടിക് ആപ്ലിക്കേഷനുകളിൽ ഉപയോഗിക്കുന്നു.
പ്രയോജനം
വ്യത്യസ്ത കണ്ടക്ടറുകളുടെ മെക്കാനിക്കൽ നാശനഷ്ടങ്ങൾക്കെതിരെ ഉയർന്ന അളവിലുള്ള സംരക്ഷണം,
ഉപകരണങ്ങളുടെയും യന്ത്രങ്ങളുടെയും അതിവേഗ ചലനം,
ട്രാക്കിന്റെ മുഴുവൻ നീളവും ഒരു വർക്ക് ഏരിയയായി ഉപയോഗിക്കാനുള്ള കഴിവ്.
മെക്കാനിക്കൽ, കാലാവസ്ഥാ സ്വാധീനങ്ങൾക്ക് നിരന്തരം വിധേയമാകുന്ന ഏതൊരു വ്യാവസായിക യന്ത്രങ്ങൾ, മെഷീൻ ടൂൾ, ക്രെയിൻ, - കേബിളുകൾ, വയറുകൾ, ഹൈഡ്രോളിക്, ന്യൂമാറ്റിക് ഹോസുകൾ എന്നിവയുടെയും ഒരു അനിവാര്യ ഘടകമാണ് ട്രക്കിംഗ് കറന്റ് ഫീഡർ.
പ്ലാസ്റ്റിക്, സ്റ്റീൽ ഊർജ്ജ ശൃംഖലകൾ -40°C മുതൽ +130°C വരെയുള്ള താപനില പരിധിയിൽ ഉപയോഗിക്കാം.
മോഡൽ പട്ടിക
| മോഡൽ | അകത്തെ H×W | പുറം H*W | ശൈലി | ബെൻഡിംഗ് റേഡിയസ് | പിച്ച് | പിന്തുണയ്ക്കാത്ത നീളം |
| കെഎഫ് 20x38 | 20x38 | 35x61 | പൂർണ്ണമായും അടച്ചിരിക്കുന്നു | 55.75 (55.75) | 47 | 1.5 മീ |
| കെഎഫ് 20x50 | 20x50 | 35x73 | ||||
| കെഎഫ് 20x57 | 20x57 | 35x80 | ||||
| കെഎഫ് 20x75 | 20x75 | 35x98 |

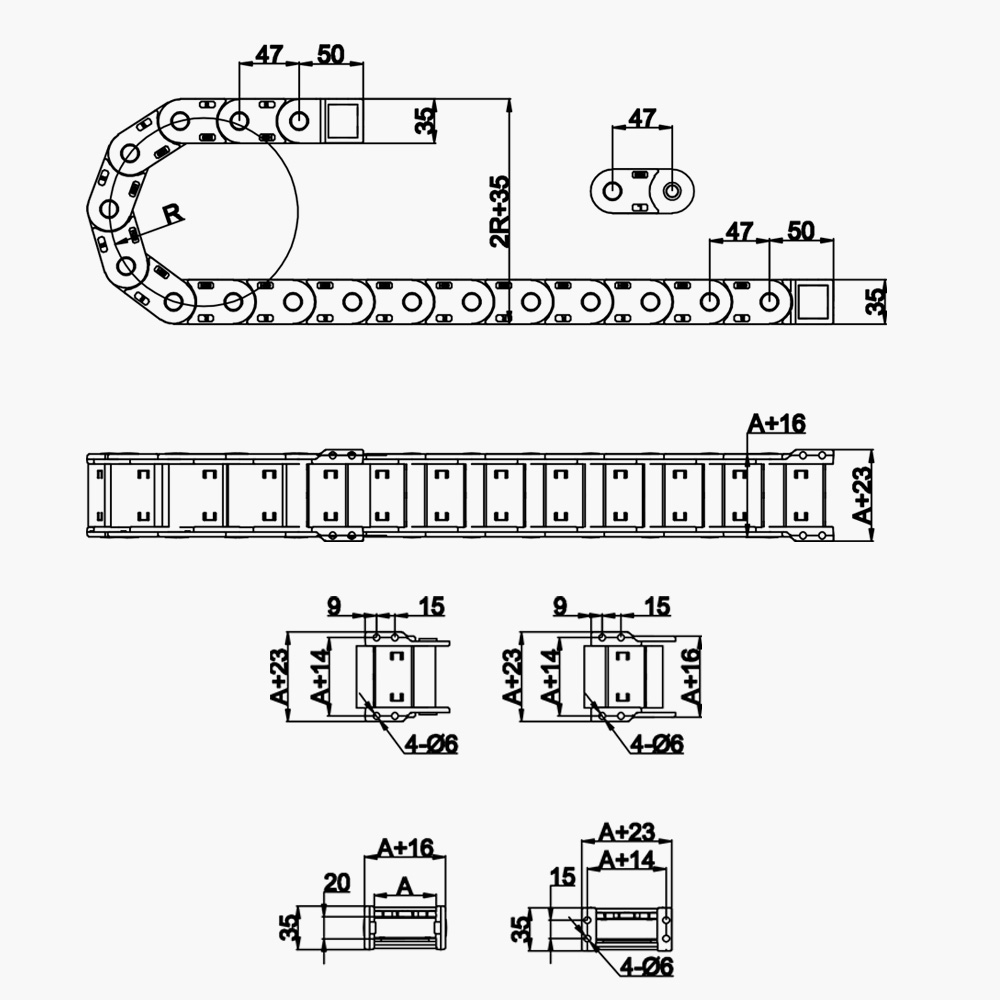

ഘടനാ രേഖാചിത്രം

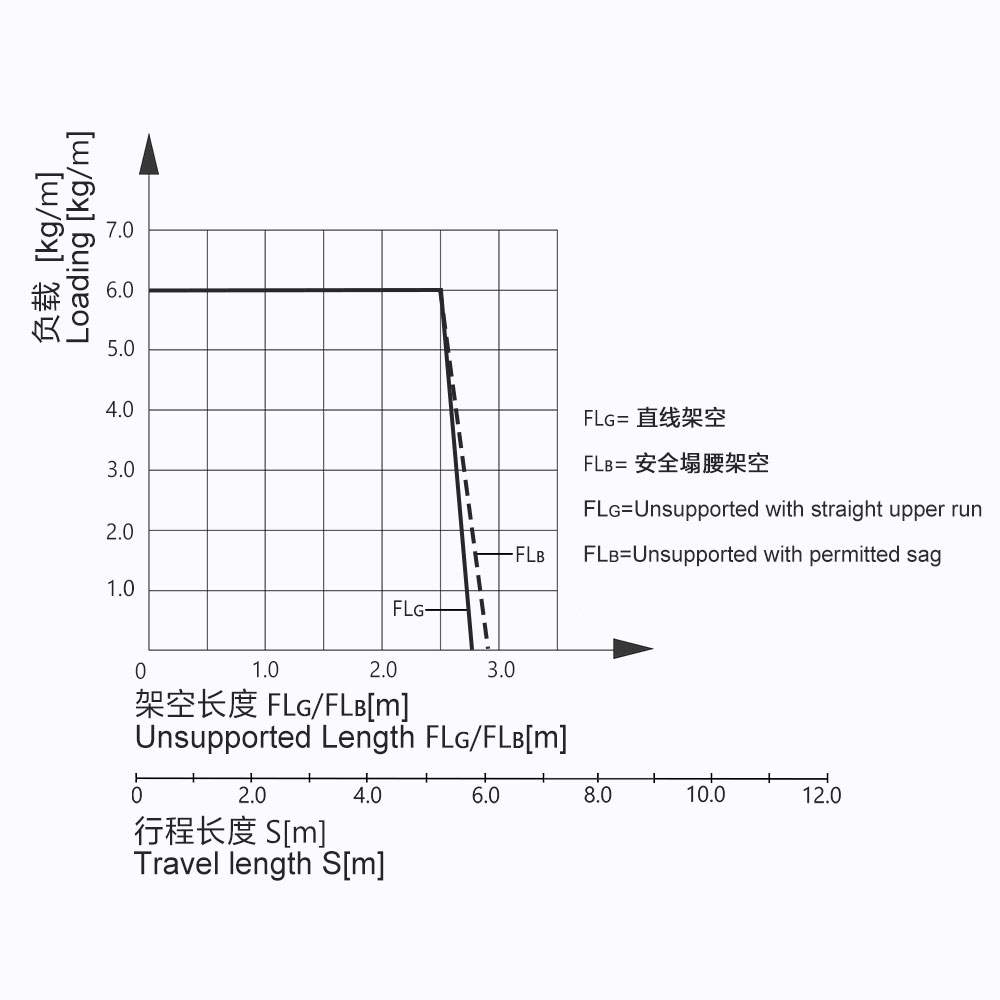

ലോഡ്-ബെയറിംഗ് കർവ് ഡയഗ്രം
അപേക്ഷ
ചലിക്കുന്ന കേബിളുകളോ ഹോസുകളോ ഉള്ളിടത്തെല്ലാം, വിവിധ ആപ്ലിക്കേഷനുകളിൽ കേബിൾ ഡ്രാഗ് ചെയിനുകൾ ഉപയോഗിക്കാം. മെഷീൻ ടൂളുകൾ, പ്രോസസ് ആൻഡ് ഓട്ടോമേഷൻ മെഷിനറികൾ, വെഹിക്കിൾ ട്രാൻസ്പോർട്ടറുകൾ, വെഹിക്കിൾ വാഷിംഗ് സിസ്റ്റങ്ങൾ, ക്രെയിനുകൾ എന്നിവയുൾപ്പെടെ നിരവധി ആപ്ലിക്കേഷനുകൾ ഉണ്ട്. കേബിൾ ഡ്രാഗ് ചെയിനുകൾ വളരെ വലിയ വലുപ്പങ്ങളിൽ വരുന്നു.
